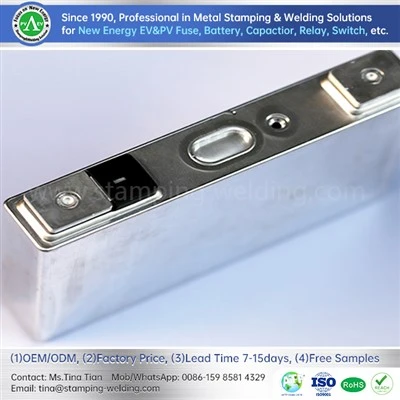

Cill agus pacáiste ceallraí stórála 314AH



Díríonn Xiamen Apollo ar thaighde, forbairt agus táirgeadh ceall ceallraí agus pacáiste stórála 314AH . Áirítear ar ár bpríomhlínte táirge táirgeCeallraí Stórála Fuinnimh Branda Longking, Pacáiste Stórála Fuinnimh, Umar Stórála Fuinnimh Tionscail agus Tráchtála, agus umar stórála dáilte. We serve industries such as electric power, new energy, rail transit, industrial equipment manufacturing, and data center infrastructure. With core strengths in high conductivity, strong corrosion resistance, and customized service capabilities, we consistently deliver safe, reliable, efficient, and energy-saving electrical connection system solutions to customers worldwide.































































{1. ceallraí stórála fuinnimh branda fada





























































Mar tháirge uasghrádaithe atriallach de 280AH, baineann an chill stórála fuinnimh 314AH méadú 12% ar an acmhainn faoin méid caighdeánach de 71173, arb é an chothromaíocht is fearr é idir costas agus feidhmíocht an chórais stórála fuinnimh reatha . trí mhéadú a dhéanamh ar dhlús an fhuinnimh toirte (suas go dtí 395Wh/L), is féidir leis an gcóras 5mw a mheaitseáil leis an gcruinniú} {}} an cumas a mheaitseáil leis an gcumas iT} an cumas a chruthaíonn sé go cruinn an chumais. Riachtanais an Chaighdeáin Náisiúnta GB/T 36276 le haghaidh “dí-scaradh”, agus is é an rogha príomhshrutha é do stóráil fuinnimh fadtéarmach, dáileadh agus stóráil gréine, agus stóráil fuinnimh roinnte ar feadh níos mó ná 4 uair an chloig .



1.1 Buntáistí Ábhar agus Feidhmíochta
Ábhar catóide: fosfáit iarainn litiam nana-scála (LFP), acmhainn ghram níos mó ná nó cothrom le 155mAh/g, dlús comhdhlúthaithe 2 . 4g/cm³, saol rothaíochta níos mó ná nó cothrom le 8000 uair (80% DOD, 25 céim).
Teicneolaíocht anóid: Graifít shaorga ilchodach sileacain-charbóin (cóireáil réamh-litiation), tá an chéad éifeacht níos mó ná nó cothrom le 95%, agus tá an ráta coinneála toilleadh ísealteochta de chéim -30 níos mó ná nó cothrom le 80%.
Deighilteoir agus leictrilít: deighilteoir ilchodach brataithe ilchodach 12μm (neart teanntachta níos mó ná nó cothrom le 2000 kgf/cm²), leictrilít teochta leathan saincheaptha (-40 ~ ~ 70 céim) .



Táscairí teicniúla lárnacha


Tonmair	Paraiméadair theicniúla	Buntáiste comparáideach an tionscail
Dlús fuinnimh	{179.4-180 wh/kg	{8-12% níos airde ná 280AH
Saol timthréid	{10000-15000 amanna (70% SOH)	Meán 8000 uair an tionscail
Éifeachtúlacht fuinnimh	Níos mó ná nó cothrom le 96% (DC/DC)	Leibhéal ceannródaíoch an tionscail
Deimhnithe slándála	UL9540A, UN38.3, IEC62619	Clúdaigh an rochtain ar an margadh príomhshrutha domhanda
Cobhsaíocht theirmeach	teocht rúideáilte teirmeach níos mó ná nó cothrom le 800 céim	níos mó ná 300 céim níos airde ná litiam trínártha

















































































1.2 Próiseas táirgthe
Déantúsaíocht píosa leictreoid:Córas Uting Scriú Twin-Scriú (Rialú Slaodachta ± 5%), sciath dhá thaobh (Diall Dlús Areal<1.2%), rolling thickness tolerance ± 1.5μm.
Próiseas Tionóil:Meaisín foirceanta uathoibríoch (cruinneas ailínithe ± 0 {. 05mm), táthú léasair (fórsa teanntachta sádrála níos mó ná nó cothrom le 200N), folús insteallta leachtach níos lú ná nó cothrom le 10Pa.

Foirmiú & Sórtáil:
Foirmiú Ilchéime (SOC 20%~ 100%, 48 uair an chloig)
Sórtáil iomlán an chainéil (<1% Capacity Difference, <5mV Voltage Difference)


Laghdú costais bom:
Laghdú 50% ar chomhaireamh na gceall (i gcomparáid le 280ah)
47% níos lú pointí nasctha agus 30% éifeachtúlacht tionóil níos airde

Optimization costais O&M:
Dearadh 5 MWH CABIN 5, laghdú 50% ar phointí monatóireachta
Laghdú 15% ar chaillteanas fuinnimh sa chóras fuaraithe leachtach (le léaráid insamhalta teirmeach)
Méid atá comhoiriúnach: Roinneann sé an líne táirgthe le 280AH agus tacaíonn sé le lascadh tapa
Bainistíocht Chliste: Teicneolaíocht um Chothromú Fearainn Lánaimseartha (Am Cothromaithe Giorraithe 80%), tacaíonn sé le 1C Muirearú Fast



1.3 Cásanna Iarratais
Stóráil fuinnimh stáisiúin chumhachta fuinnimh nua:Oiriúnach do chórais stórála fótavoltach agus fuinnimh gaoithe, feabhsaíonn sé an ráta úsáide fuinnimh in -athnuaite, agus cobhsaíonn sé oibriú na greille cumhachta .

Stóráil Fuinnimh Tionscail:Tá sé oiriúnach do rialachán cumhachta buaic-go-valley agus córais stórála fuinnimh tionsclaíoch agus tráchtála chun costais leictreachais a laghdú agus chun éifeachtúlacht fuinnimh a fheabhsú .

Cumhacht Cúltaca an Ionaid Sonraí:In ionad cadhnraí traidisiúnta aigéad-luaidhe, feabhsaíonn sé iontaofacht an tsoláthair cumhachta, agus tacaíonn sé le córais soláthair cumhachta neamh-idirlithe (UPS) .



{2. Pacáiste Stórála Fuinnimh



























































2.1 Struchtúr agus Dearadh Cosanta
Ábhar bosca:{6063- T5 Cóimhiotal Alúmanaimfráma (tiús 3mm) + lasair retardant pc bhlaosc (UL94 V -0), cosaint IP65, grád seismeach IEC 60068-2-6 5 grms .
Córas Bainistíochta Teirmeach:
Leagan leachtach-fhuaraithe: Dearadh athraithe pláta, ráta sreafa 6L/min, difríocht teochta níos lú ná nó cothrom le 2 chéim
Leagan aer-fhuaraithe: Fan lártheifeacha × 2, cumhacht diomailt teasa níos mó ná nó cothrom le 500W
Airíonna Leictreacha:
Voltas Ainmniúil: 51.2V (Cumraíocht 16S)
Urscaoileadh leanúnach: 1c (buaic 3C/10s)
Éifeachtúlacht fuinnimh an chórais: níos mó ná nó cothrom le 95% (muirear foriomlán agus urscaoileadh)

2.2 Teicneolaíocht Lárnach
Teicneolaíocht chille
Córas Ábhar: Is é fosfáit iarainn litiam (LFP) an príomhghné, ag tacú le hacmhainn ultra-mhór 314AH (méadú 12% vs 280ah), agus sáraíonn an saol timthrialla 12, 000 ama (is féidir 2 thimthriall in aghaidh an lae a úsáid ar feadh 15 bliana) .
Próiseas cinn: Laghdaíonn teicneolaíocht ilchodach theirmeach an chairn (fuinneamh meala) damáiste an phíosa leictreoid, tá an fhriotaíocht inmheánach níos lú ná nó cothrom le 0 . 3MΩ, agus tá ráta comhtháite níos mó ag an bpróiseas comhtháite ilphróis (uathoibriú AGV uathoibríoch agus díluchtú ar líne).

2.3 Comhtháthú Córais
Dearadh Modúlach: 1P52S Pacáiste Caighdeánach (52 teaghrán agus 1 comhthreomhar), tacaíonn sé le démhodh leacht-fhuaraithe/aer-fhuaraithe, cumas comh-aireachta aonair 50- 200 kWh, ag clúdach achar de<2㎡ (such as watt power Longpack).
Rialú cliste:
Déanann BMS ailtireacht trí chiseal (BMU/BCU/BCU) monatóireacht ar voltas (cruinneas ± 1mV) agus teocht (± 0 {. céim 1) i bhfíor-am, agus tacaíonn sé le cothromaíocht cille (voltas scaoilte níos lú ná nó cothrom le 5mV).
Tacaíonn Córas Bainistíochta Fuinnimh EMS, Algartam Gléasra Fíorúil Cumhachta Fíorúil (VPP), le freagairt eadrána buaic-go-valley + taobh an éilimh (am freagartha< 200ms), and increases revenue by 30%.

2.4 Bainistíocht & Sábháilteacht Teirmeach
Scéim um Rialú Teochta: Is é fuarú leachtach (difríocht teochta níos lú ná nó cothrom le 3 chéim) an príomhshruth, is é éifeachtúlacht an chórais ná 89% (is é an fuarú aeir 80%), agus tacaíonn sé le hoibriú raon teochta leathan -10 céim ~ 55 céim (Huayang Sodium Electric Pack) .

Cosaint slándála cúig leibhéal:
.
(2) Fuse Chliste (Freagra Forshrutha<10ms)
.<5s)
(4) Struchtúr EOD treo (scaoileadh brú níos lú ná nó cothrom le 0.5MPA)
.

2.6 Táirgeadh agus rialú cáilíochta
Cumraíocht na líne táirgthe: líne chruachta modúil uathoibríoch (am rothaíochta níos lú ná nó cothrom le 120s/ríomhairí pearsanta), doimhneacht treá táthú léasair níos mó ná nó cothrom le 0 . 8mm, ráta braite sceite helium <0.3cc/min.
Caighdeáin Tástála:
TÁSTÁIL EOL: Téann fíorú ar fhíorú ar ró-rómhuirear 100%/cosaint ró-urscaoilte
Tástáil chomhshaoil: {-40 Céim ~ 85 Timthriall Teochta Céim 72h, IP67 Fíorú Uiscedhíonach (Doimhneacht Uisce 1m 30 nóiméad)

2.7 Réitigh bunaithe ar chásanna
Monarcha/páirc (buaic-eadrána-go-valley)
Cumraíocht: Pacáiste 250kw/500kwh-fhuarú leachtach × 4 (iomlán 2mWh)
Ioncam: Tá ioncam bliantúil de 650, 000 yuan ag monarcha i Jiangsu ó bhuaic -bearradh agus líonadh gleann (difríocht praghais de 0.7 yuan/kwh, 2 thimthriall in aghaidh an lae)
Teicneolaíocht: Algartam Réamhaisnéis Praghas Leictreachais Dinimiciúil (Earráid<5%), support load flexible adjustment (±15% power response)

Ionad Sonraí (Power Cúltaca + Buaic -Bhearradh)
Réiteach: Pacáiste Modúlach 1MW/2MWH (N {+1 iomarcaíocht)
Buntáistí: Athrú Millisecond (Príomhlíonra Cur isteach ar Chumhacht → Cumhacht Cúltaca<20ms), support 2 hours black start (TIA-942 Tier III satisfied)
Sampla: Laghdaítear bille bliantúil leictreachais ionad ríomhaireachta scamall faoi 18%, agus leathnaítear timthriall athsholáthair ceallraí UPS faoi 3 bliana

Comhtháthú stórála agus muirir optúil (tomhaltas cumhachta glasa)
Cumraíocht: Pacáiste 500kw/1mwh + 120 kw Carn Carn × 10
Feidhm: Muirearú Tosaíochta PV (ráta tomhaltais níos mó ná nó cothrom le 95%), Forlíonadh Praghas Leictreachais Ghleann, tacaíocht V2G (muirear agus urscaoileadh déthreoch)
Sonraí: Tháinig méadú 40% ar ioncam cuimsitheach bliantúil stáisiúin mhuirearú i Shenzhen (fóirdheontas freagartha buaic-chumhachta + freagartha taobh an éilimh)



{3. Umar Stórála Fuinnimh Thionsclaíoch agus Tráchtála





























































3.1 Gnéithe Táirgí
Cumraíocht Solúbtha: Coimeádán Caighdeánach 20/40ft, Cumas 0 {. 5mWh ~ 5mWh, Tacaigh le cúpláil AC/DC.
Dearadh ardchosanta:
Cosaint Dóiteáin: Gléas Múchta Dóiteáin Aerasóil Leibhéal Pacáiste, Teorainn Friotaíochta Dóiteáin Bosca níos mó ná nó cothrom le 1H (GB/T 9978.1)
Cosaint Pléascadh: Comhla Fiúntais Pléascadh le hAeráil Brú Dearfach (Deimhnithe Crios 2 ATEX)
O&M Chliste:
Ardán Monatóireachta Cianda (Tacaigh le rochtain ar an ngréasán/app)
Earráid tuartha sláinte (SOH)<3%



3.2 Paraiméadair lárnacha
Voltas an Chórais: 800V ~ 1500V (comhoiriúnach le inbhéartaithe príomhshrutha)
Éifeachtúlacht muirir/urscaoilte: níos mó ná nó cothrom le 92% (taobh AC)
Comhéadan Cumarsáide: RS -485}/CAN/Ethernet (Dearadh Dúbailte iomarcach)



3.3 Croí -Theicneolaíocht
Rialú teochta an -mhór: Oibriú éifeachtach i ngach raonta teochta
Teicneolaíocht fuaraithe neamh-chabhrach: Rialú bunaidh iomlán an tionscail (céim {{-20} céim ~ 55 céim), ag tréigean fuaraithe/aerchóiriú leachtach, agus ag laghdú costas foinsí cúnta 46% (mar shampla xinneng'an ampace C5))
Uasghrádú fuaraithe leachtach: Rialú beacht teochta ± 1.5 céim (leibhéal modúl)/±.5 céim (leibhéal comh-aireachta), 3 huaire níos tapúla luas freagartha teirmeach (s³-sterore)



Ordlathas	Cur i bhfeidhm teicniúil	Caighdeáin Tástála
Cille-ghrád	Teicneolaíocht Sciath Chroí -Ábhar Iarainn Litiam Iarainn (ní scaiptear rúideáil teirmeach)	UL 1642 (Puncture Snáthaid gan lasair oscailte)
Leibhéal modúil	Cosaint Dóiteáin Tumoideachais Fiús (Perfluorohexanone Aerosól)	IEC 62619 (Rith an Tástáil Rómhuirir)
Leibhéal an chórais	Cosaint Vent Vent Vent Barr Pléascadh (Uiscedhíonach agus DustProof)	UN38.3 (creathadh/turraing gan sceitheadh)
Milleasoicind cliste	Rabhadh Runaway Teirmeach (Algartam AI)	Nasc Dóiteáin Ill-Leibhéal GB/T 36276 (Freagra Dóiteáin Níos lú ná nó cothrom le 10s)
Grád comhshaoil	Tástáil Spraeála Salann 1000H (C4 Frith-Creimeadh) Dearadh Seismeach (Creathadh Randamach 20- 2000 HZZ)	IEC 60068-2 (Deimhniú timpeallachta tionsclaíoch)



3.4 Neart táirgthe
Scála na Ceardlainne: 100, 000- Ceardlann Tionóil saor ó dheannach, le hacmhainn táirgthe bliantúil de 10GWH .
Próiseas comhtháite:
Lúibín Seismeach: 8 Deimhniú Déine Seismeach
Bainistíocht Úim: Sreangú róbat (earráid ± 2mm)



{4. umar stórála dáilte



























































4.1 Buntáistí Táirgí
Dearadh modúlach: Cumas comh-aireachta amháin de 50kwh ~ 500kWh, Suiteáil Tacaíochta le Ballaí/Ingearach, ag clúdach limistéar de<1㎡.
Díscaoileadh Teasa Éifeachtach: Dearadh Duct Aeir Neamhspleách (NACA Straector Trough), Torann <65db (@1m) .
Idirghníomhaíocht Eangach:
Athrú gan uaim ar-ghreille agus lasmuigh den ghreille (<20ms)
Feidhm Cúitimh Cumhachta Imoibríoch (± 0.9 pf inchoigeartaithe)



4.2 Paraiméadair Theicniúla
Raon voltais ionchuir: 380VAC ± 15%
Number of cycles: >6000 (70% DOD)
Méid na cosanta: IP55 (lasmuigh) / ip31 (laistigh)


Tonmair	Paraiméadair tipiciúla	Tagarmharcáil tionscail
Sonraíochtaí acmhainne	10.24kWh ~ 512KWh (tacaíocht 50 aonad comhthreomhar)	Ag clúdach gach cás ó chónaithe go tionsclaíoch agus tráchtála
Saol timthréid	Níos mó ná nó cothrom le 6000 uair (80% DOD, ceallraí fosfáite iarainn litiam)	Is é meán an tionscail ná 5000 uair
Éifeachtúlacht	Éifeachtúlacht muirir agus urscaoilte níos mó ná nó cothrom le 95% (córas fuaraithe leachtach)	Córas fuaraithe aeir níos lú ná nó cothrom le 92%
Aicme chosantach	IP65 (Cineál Allamuigh) / IP55 (Cineál faoi Dhíon)	freastal ar oibríocht uile-aimsire
Luas freagartha	Coigeartú Cumhachta ar Leibhéal Millisecond (Tacú le Freagra Taobh an Éilimh Eangach)	Níos fearr ná an caighdeán tionscail de 100ms
Dearadh sábháilteachta	Cosaint ghearr-chiorcaid ar leibhéal millisecond + rabhadh runaway teirmeach AI (ráta ardú teochta níos mó ná nó cothrom le 5 chéim /min Triggers Cosaint Dóiteáin Ghníomhach)	Rith UN38.3, IEC 62619 Deimhniú



4.3 Rialú Cáilíochta Táirgeadh
Tástáil Leictreach: Tástáil Urscaoilte Cumhachta Iomlán 100% (ar feadh 4 uair an chloig)
Fíordheimhniú:
Baile: Deimhniú CQC, GB/T 36276
Idirnáisiúnta: OL 9540, CE EMC/LVD



4.4 Cásanna Iarratais
Stóráil Fuinnimh Thionsclaíoch agus Tráchtála (Laghdú Costais + Dúbaigh Íseal-Chairbithe)
Réiteach: Comh-aireachta stórála fuinnimh dáilte leachtach 1MW/2MWH, muirear gleann (0 . 6 yuan/kWh) → Urscaoileadh buaic (1.2 yuan/kWh), le tomhaltas fótavoltach, chun laghdú 30% ar phraghas cuimsitheach leictreachais a bhaint amach.



Stáisiún Bonn Cumarsáide (Iontaofacht + Geilleagar)
Réiteach: -48 v Córas Stórála Fuinnimh Dáilte, Príomhlíonra + Stóráil Fuinnimh + Fuinneamh Trí Foinsí Comhlántach, Tacaíonn sé le 10ms agus Aistriú Lasmuigh den Ghreille, am cúltaca níos mó ná nó cothrom le 8 n-uaire an chloig .
Buntáistí: Buaic -bearradh agus ioncam líonta gleann + Ráthaíocht Éigeandála (ráta sosa stáisiúin nialais i séasúr an Typhoon), agus laghdaítear costas bliantúil oibríochta agus cothabhála stáisiúin aonair faoi 40%.



Limistéar Stáisiún Líonra Dáileacháin (Cáilíocht Cumhachta + Feabhsú Tomhaltas)
Réiteach: Úsáidtear reoiteoir leachtach cliste 100kW/213KWh (mar shampla tionscadal Shaanxi na Greille Stáit) ar an taobh ísealvoltais chun fadhbanna an voltais droim ar ais PV a réiteach a sháraíonn an teorainn agus neamhchothromaíocht trí chéim .




Cén fáth Roghnaigh Linn?



Neart grúpa {1.
Cistí agus Cumas Táirgeadh: Caipiteal Cláraithe de 120 milliún Yuan, 3 mhór -bhunáit táirgthe (xiamen/ningbo), acmhainn táirgthe iomlán bliantúil 8, 000 tonna de chodanna miotail, ráta úsáide trealaimh de 92%, ag cinntiú seachadadh cobhsaí 100, {{6} Orders bhaisc bhaisc bhaisc bhaisc
Fócas ar an Tionscal: Fuinneamh nua a chothú go domhain (ioncam bliantúil de 120 milliún, arb ionann é agus 60%), leictreach ísealvoltais (ioncam bliantúil de 80 milliún, arb ionann é agus 40%), ráta athcheannaigh custaiméirí de 85%



Bacainní teicniúla {2.: cumais laghdaithe costais ón gceannaire
Genes Foireann: Tagann an croí -chnámh droma ó Xiamen Hongfa (sealaíocht uimhir a haon an domhain), le 30 bliain de thaithí sa tionscal leictreach, agus an bhun -"leabharlann réiteach costais" (mar shampla laghdú meáchain scian teagmhála de 15% agus neart a choinneáil, le tuarascáil DFMEA ag gabháil leis an meán), a laghdaíonn an costas ábhar/próisis do chustaiméirí ag {}}% ar an meán, a laghdaíonn an t -ábhar/an costas próisis do {{}}% ar an meán, a laghdaíonn an meán ag {}}% ar an meán ag {}% ar an meán ag {}% ar an meán ag {}
Clúdach Próisis Iomlán (7 gcroíphróiseas + 3 Teicneolaíochtaí solúbtha):
▶ Próiseas Foirmithe: Ceannteideal Fuar (Teagmháil Airgid ± 0.01mm), stampáil (cothrom le busbar níos lú ná nó cothrom le 0.05mm), ag síneadh (cóimheas doimhneachta doimhneachta-go-trastomhas ceallraí litiam ceallraí litiam 3: 1)
▶ Próiseas nasctha: Táthú léasair (doimhneacht leá 0.8-2 mm), táthú friotaíochta (neart táthú croí sealaíochta níos mó ná nó cothrom le 80MPa), táthú idirleathadh folúis (codanna beachta gan ocsaídiú)
▶ Cóireáil dromchla: plating airgid 3μm (aonfhoirmeacht ± 10%), plating óir 0.8μm (spraeáil salainn 72H), tacaíocht ó ROHS/Saincheapadh saor ó halaigine
▶ Táirgeadh solúbtha: próiseas gearrtha léasair/CNC, baisceanna beaga de 50 píosa nó níos mó gan oscailt múnla, agus tá costais promhadh 70% níos ísle ná oscailt an mhúnla thraidisiúnta



Dearbhú cáilíochta {3.: An tiomantas dearfach do chaighdeáin ghrád na ngluaisteán
Rialú próisis:
Táthú robot CPK níos mó ná nó cothrom le 1.67 (le Tuarascáil Cáilíochta 2024 Q3)
100% braite locht táthaithe (cigireacht dhúbailte UT MT, suas go GB/T 11345 Leibhéal II) .



{4. Formhuiniú deimhniúcháin
Tá deimhnithe éagsúla córais cáilíochta rite ag an gcuideachta: ISO 9001-2015, IATF16949, ROHS, REACH, srl .
