Ról Barraí Bus Toilleora Scannán i gCórais Cumhachta Feithiclí Fuinnimh Nua

Le leathnú tapa domhanda an tionscail nua feithiclí fuinnimh, tá feithiclí leictreacha (EVs) agus feithiclí leictreacha hibrideacha (HEVanna) ag cur éilimh níos déine ar éifeachtúlacht, dlús cumhachta agus iontaofacht a gcóras powertrain. Mar chroí-chomhpháirt a nascann an ceallraí tarraingthe leis an mótar tiomána, tá an t-inverter freagrach as comhshó cumhachta agus rialú beacht, a éilíonn oibríocht chobhsaí faoi choinníollacha crua arb iad is sainairíonna iad ardvoltais, sruthanna arda, agus lascadh ardmhinicíochta. Sa chomhthéacs seo, tá ról lárnach ag toilleoirí scannáin Nasc DC agus a gcóimeálacha busbarra gaolmhara, ag feidhmiú mar chomhpháirteanna riachtanacha a áirithíonn feidhmíocht leictreach agus comhoiriúnacht leictreamaighnéadach córais tiomána leictreacha ardvoltais.



Tá busbar an toilleora scannáin i bhfad níos mó ná cónascaire seoltaí simplí; is comhpháirt leictreach ardchruinneas é a chomhtháthaíonn tarchur srutha, diomailt teasa agus tacaíocht struchtúrach. Bíonn tionchar díreach aige ar éifeachtúlacht tarchuir an chórais, ar chumais bhainistíochta teirmeacha, agus ar shaolré oibríochta fadtéarmach. Go háirithe nuair a ghlactar go forleathan leathsheoltóirí tríú glúin, bíonn deacrachtaí ag úmacha traidisiúnta sreangaithe na ceanglais maidir le hoibriú ardmhinicíochta agus ionduchtúcháin íseal a chomhlíonadh. Mar thoradh air sin, tá barraí bus toilleora ilchodacha a thairgeann ionduchtú seadánacha íseal, iontaofacht ard inslithe, agus comhtháthú ard- ag éirí mar threocht forbartha fíor-riachtanach i dtionscal na feithicle fuinnimh nua leictreonaice, toisc go sáraíonn siad go héifeachtach spikes voltais ardmhinicíochta le linn an aistrithe agus laghdaítear caillteanais chórais.





Cuimsíonn córas powertrain feithicle fuinnimh nua an ceallraí cumhachta, an rialtóir mótair, an t-inverter agus na hidirnascanna ardvoltais. Mar chroí-chomhpháirt don chomhshó fuinnimh leictreach, ní mór don inverter sruth díreach (DC) a thiontú go sruth ailtéarnach (AC) chun an mótar a thiomáint; laistigh den phróiseas seo, tá ról ríthábhachtach ag an toilleoir Nasc DC chun voltas bus DC a chobhsú. Faoi choinníollacha oibriúcháin casta-cosúil le tosaithe, luasghéarú, agus aisghabháil fuinnimh-tá luaineachtaí reatha dian. Gan comhpháirteanna scagtha éifeachtacha, tá modúil chumhachta an-so-ghabhálach d'éifeachtúlacht laghdaithe agus saol seirbhíse giorraithe de bharr Giodam voltais agus ripple.



DC{0}}Déanann nasc-toilleoirí scannáin luaineachtaí voltais a mhaolú go héifeachtach, sruthanna ripple ardmhinicíochta a ionsú, agus borrtha voltais a mhaolú, rud a chuireann go mór le cobhsaíocht na modúl cumhachta. Ina measc seo, tá toilleoirí scannáin polapróipiléine dé-dhírithe (BOPP) tagtha chun cinn mar an réiteach is fearr le haghaidh inverters tarraingthe i bhfeithiclí nua fuinnimh, a bhuíochas dá gcailliúint íseal, a gcumas ardvoltais sheasamh, agus freagairt ardmhinicíochta níos fearr. Mar sin féin, braitheann cumas feidhmíochta toilleora a fhíorú go hiomlán ní hamháin ar a struchtúr inmheánach ach freisin ar an modh nasc leictreach seachtrach.



Má úsáidtear sreangú traidisiúnta chun an toilleoir a nascadh leis an modúl cumhachta, tugann na cosáin fhisiceacha fada a eascraíonn as seo isteach ionduchtú suntasach seadánacha. Le linn -lastáil ardluais na ngléasanna cumhachta, bíonn spikes voltais mhúchta troma mar thoradh ar an ionduchtú seadánach seo; ní hamháin go méadaíonn siad seo caillteanais teirmeacha an chórais go suntasach ach tá baol ann freisin go gcruthóidh siad miondealú tréleictreach i sliseanna íogair leathsheoltóra. Mar thoradh air sin, tá sárú na dteorainneacha leictreamaighnéadacha is gné dhílis de shreangú traidisiúnta chun cinn anois chun éifeachtacht agus sábháilteacht iomlán na gcóras tiomána leictrigh ardvoltais a fheabhsú.



Tá barraí bus speisialaithe le haghaidh toilleoirí feithiclí fuinnimh nua tagtha chun cinn mar réiteach ailtireachta ríthábhachtach chun feidhmíocht Nasc DC a bharrfheabhsú. Trí úsáid a bhaint as topology lannaithe ionduchtais íseal, atá forluiteach go docht, úsáideann an busbar as cealú frithpháirteach na réimsí maighnéadacha ginte ag sruthanna codarsnachta chun ionduchtú seadánacha lúb go dtí an raon nana-henrí (nH) a laghdú. Sochtann sé seo go bunúsach spikes voltais aistrithe ardmhinicíochta agus laghdaítear caillteanais chórais, agus ag an am céanna feabhsaítear comhtháthú an chórais agus cinntíonn sé oibriú cobhsaí an chórais tiomána leictrigh ardvoltais.

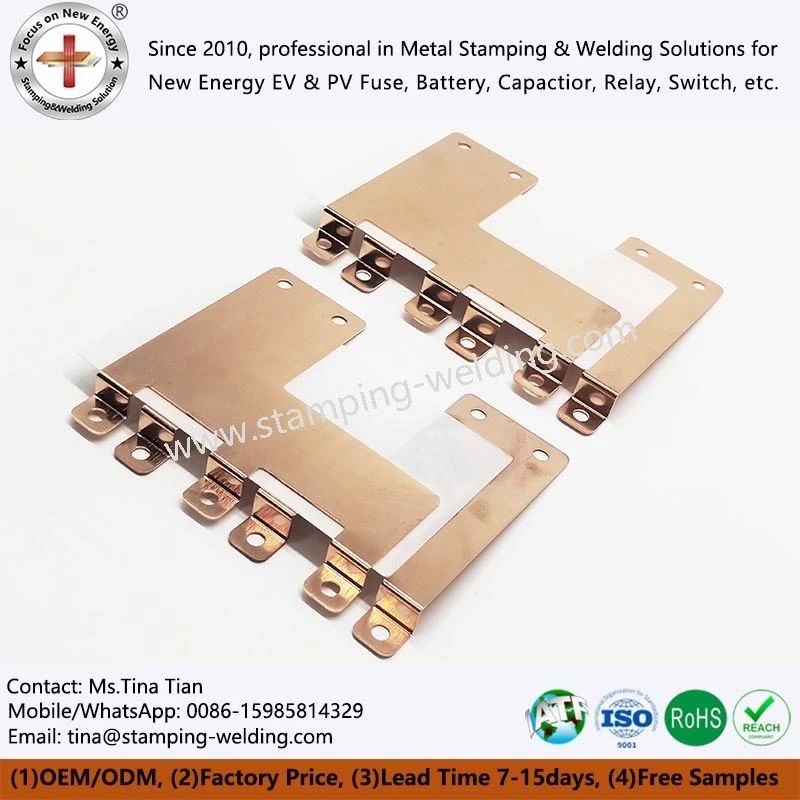

Is struchtúr nasctha seoltaí ilchodach é an busbar toilleora scannáin EV atá deartha go sonrach do chórais tiomána leictreacha ardvoltais feithiclí nua fuinnimh. Freastalaíonn sé go príomha chun toilleoirí scannáin nasc DC, modúil chumhachta IGBT, modúil chumhachta SiC MOSFET, agus inverters rialaithe mótair a idirnascadh.



Murab ionann agus barraí bus caighdeánacha copair, is gnách go mbíonn dearadh lannaithe comhdhéanta de shraitheanna feidhmiúla iolracha ar bharraí bus toilleora EV. Is é an chéad cheann an ciseal seoltaí. Go ginearálta úsáideann an ciseal seo ábhair chopair ardseolta{-amhail copar T2, copar íon C1100, nó OFC (copar saor ó ocsaigine)-a thairgeann seoltacht leictreach agus teirmeach den scoth chun freastal ar na héilimh oibríochta arda atá ar fheithiclí nua fuinnimh faoi láthair. Is é an dara ciseal an ciseal inslithe. I measc na n-ábhar coitianta tá scannán poileistear PET, scannán polyimide PI, agus ábhar inslithe PEN. Feidhmíonn an ciseal seo chun ciorcaid ghearr a chosc idir cuaillí dearfacha agus diúltacha, feabhas a chur ar chumas sheasamh voltais, agus feabhas a chur ar iontaofacht comhshaoil. Is éard atá sa tríú ciseal ná struchtúir chosanta agus nasctha.

Ag brath ar shainriachtanais thionscadal na feithicle, féadfaidh an busbar cóireálacha dromchla (amhail stán, nicil, nó plating airgid), struchtúir teirminéil, agus criosanna nasctha cruinneas-stampáilte a ionchorprú. Tríd an dearadh ilchodach ilchiseal seo, cuireann an busbar lannaithe ar chumas tarchur ard srutha laistigh de spás dlúth agus íoslaghdaíonn sé achar lúb ciorcaid, rud a laghdaíonn an ionduchtú seadánacha.





Laghdú ar ionduchtacht seadánacha chun éifeachtacht inverter a fheabhsú. Tá inverters feithiclí fuinnimh nua (NEV) ag aistriú ó theicneolaíocht thraidisiúnta IGBT go teicneolaíocht leathsheoltóra cumhachta SiC. Tairgeann feistí SiC minicíochtaí aistrithe níos airde, caillteanais aistrithe níos ísle, teocht oibriúcháin níos airde, agus dlús cumhachta níos mó. Maidir le-inverters NEV den chéad ghlúin eile a úsáideann modúil chumhachta SiC, tá dearadh barra bus íseal ionduchtaithe ina riachtanas teicniúil ríthábhachtach anois.



Feabhas a chur ar chomhtháthú na gcóras powertrain NEV. Éilíonn NEVanna go bhfuil úsáid níos éifeachtúla á baint as spás. De ghnáth éilíonn modhanna nasctha traidisiúnta cáblaí copair iolracha, críochfoirt iomadúla, agus struchtúir gléasta casta; Ní hamháin go n-ídíonn cur chuige den sórt sin spás ach go mbíonn earráidí ceangail ann freisin. I gcodarsnacht leis sin, tá dearadh modúlach ag barraí bus le haghaidh toilleoirí scannáin NEV ar féidir iad a shaincheapadh chun an ailtireacht inverter ar leith a oiriúnú. Maidir le hardáin 800V NEV, teastaíonn réitigh naisc atá níos dlúithe, níos sábháilte agus níos iontaofa ó chórais ardvoltais, rud a fhágann gur príomhthreocht i gcórais leictreonacha NEV iad tionóil chomhtháite busbar.



Bainistíocht theirmeach a fheabhsú i dtimpeallachtaí arda-reatha. Is minic go gcaithfidh traenacha cumhachta NEV luaineachtaí suntasacha sa sruth a sheasamh. I dtimpeallachtaí oibriúcháin ard-srutha, gineann barraí bus teas Joule (P=I²R), áit a seasann P do chaillteanas cumhachta, is é I an sruth oibriúcháin, agus is é R an fhriotaíocht. Dá bharr sin, bíonn tionchar ag an rogha ábhar busbar, achar trasghearrtha, agus dearadh struchtúrach ar ardú teochta an chórais. Tairgeann barraí bus copair ardchaighdeáin friotaíocht íseal, seoltacht teirmeach ard agus neart meicniúil cobhsaí. Má dhéantar barrfheabhsú ar thiús ciseal copair agus ar chonairí diomailt teasa, cuidítear leis an ardú sa teocht oibriúcháin a laghdú, agus ar an gcaoi sin feabhas a chur ar iontaofacht fhadtéarmach an chórais powertrain NEV.





I gcórais powertrain feithiclí nua fuinnimh (NEVanna), tá ról ríthábhachtach ag toilleoirí scannáin nasc DC chun voltas DC a chobhsú, agus cinneann na barraí bus a nascann na toilleoirí seo le modúil cumhachta éifeachtacht tarchurtha cumhachta agus iontaofacht an chórais. Nuair a bhíonn powertrains NEV á meas, dírítear aird go minic ar chumas ceallraí, éifeachtacht mhótair, feidhmíocht inverter, agus teicneolaíocht leathsheoltóra cumhachta.

Mar sin féin, tá ról chomh tábhachtach céanna ag comhpháirteanna idirnasctha i gcórais tiomána leictreacha ardfheidhmíochta.

Laghdaíonn cosáin tarchurtha reatha níos giorra caillteanais chórais, agus laghdaíonn struchtúr leictreach níos dlúithe paraiméadair seadánacha. Mar thoradh air sin, tá barraí bus ardfheidhmíochta le haghaidh toilleoirí scannáin naisc DC mar phríomhfhócas anois in optamú na gcóras leictreonaice cumhachta NEV.



Trí ionduchtú seadánacha a laghdú go héifeachtach, cuireann an comhtháthú seo le cobhsaíocht fhoriomlán an chórais agus treisíonn sé cumas tarchurtha reatha ard. Ag an am céanna, cuireann sé barrfheabhsú ar chumais bhainistíochta theirmeach agus feabhsaítear go suntasach feidhmíocht chomhoiriúnachta leictreamaighnéadach (EMC) thar oibríochtaí éilitheacha ardvoltais.

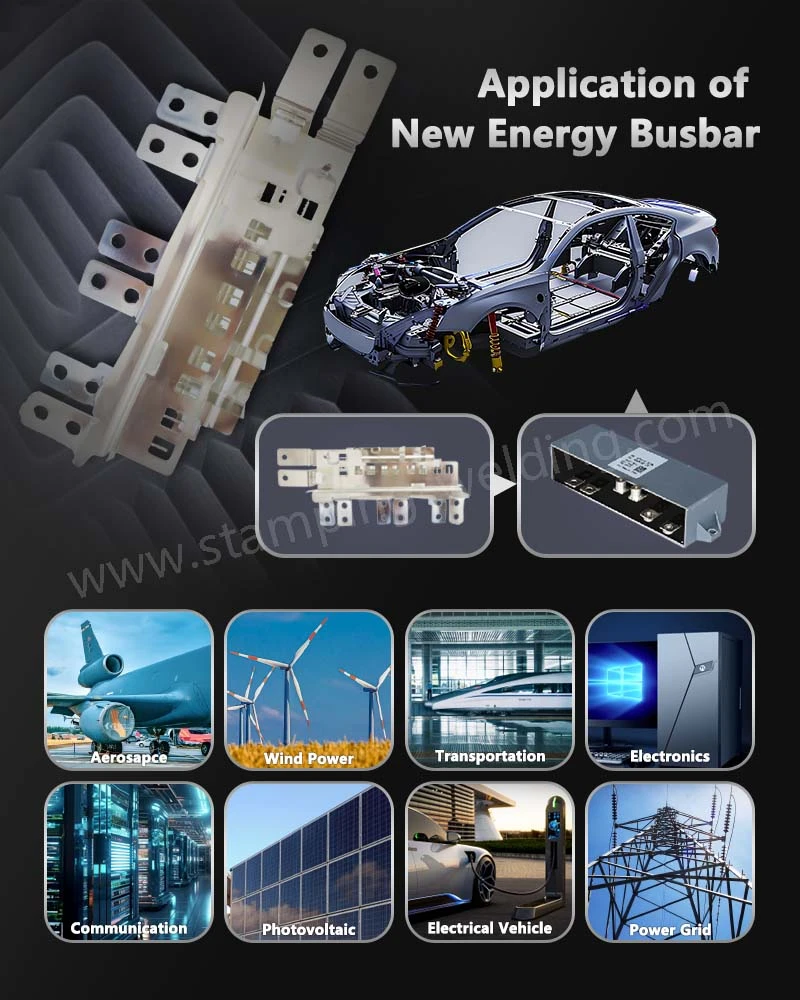

Úsáidtear barraí bus toilleora scannáin go forleathan i gcomhpháirteanna lárnacha na bhfeithiclí nua fuinnimh, amhail inverters príomhthiomáint, luchtairí ar-boird (OBCanna), tiontairí DC/DC, agus aonaid dáilte cumhachta ardvoltais (PDUanna). In inverters agus córais tiomántán leictreach "gach-i-amháin", tá an busbar cúpláilte go docht le toilleoir scannáin Nasc DC; ní hamháin go n-éascaíonn sé voltas DC agus go n-ionsúnn sé na sruthanna ripple dian agus na spící voltais a ghineann aistriú ardmhinicíochta i leathsheoltóirí cumhachta ach freisin dáileann sé sruthanna arda agus cothromaíonn sé ilbhrainsí toilleora in ailtireachtaí dé-mhótair agus PDU. A bhuí lena dtopeolaíocht gheoiméadrach dhlúth, comhlíonann barraí bus ilchodacha na ceanglais maidir le tarchur ionduchtúcháin íseal, insliú iontaofa, scaipeadh éifeachtach teasa, agus sciath chomhoiriúnachta leictreamaighnéadach (EMC) laistigh d'lorg íosta agus ag dlúis ardchumhachta.



Agus iad á dtiomáint ag ardáin ardvoltais 800V agus leathsheoltóirí cairbíde sileacain (SiC) a ghlacadh go tapa, tá busbharraí toilleora scannáin sa todhchaí ag athrú i dtreo topologí ionduchtais ultra-nana-anraí (fo-nH) ultra-. Trí úsáid a bhaint as topologies plátaí comhthreomhara beachtas, spásáil lannaithe scála micron, agus dearaí cealaithe réimsí maighnéadacha 3D, is féidir le barraí bus ilchodacha an ionduchtú seadánacha a laghdú go suntasach, rud a chuireann deireadh le spikes voltais ardmhinicíochta ag an bhfoinse. Ag an am céanna, tá barraí bus ag dul thar a ról traidisiúnta mar "nascairí leictreacha" amháin chun comhtháthú gan uaim le croíthe toilleora, bonnphlátaí fuaraithe leachta, agus modúil chumhachta. Cruthaíonn sé seo modúil ilfhisice “leictreamaighnéadacha-teirmeacha-struchtúrtha" il{-a chomhcheanglaíonn tarchur reatha, seoladh teasa, agus gléasadh braiteora, a fhreastalaíonn go héifeachtach ar na héilimh ar dhearadh éadrom agus ar úsáid spáis optamaithe i gcórais tiomána leictreacha.



Chun aghaidh a thabhairt ar na dúshláin a bhaineann le carnadh teasa logánta agus réimsí leictreacha malartacha ardvoltais a bhaineann le dlús ardchumhachta, todhchaíbarraí bus toilleora scannáin feithicle fuinnimh nua (NEV).glacfar go forleathan le hábhair inslithe nua arb iad is sainairíonna iad friotaíocht ard teochta (os cionn 150 céim) agus seoltacht ard teirmeach-cosúil le scannáin PI modhnaithe agus roisíní eapocsa seoltacha teirmeacha. Trí na hábhair seo a chomhcheangal le próisis séalaithe i bhfolús-te -brúite agus ciumhais gan uaim-, is féidir le monaróirí a chinntiú go mbíonn páirt-urscaoileadh-oibríocht saor in aisce (< 10 pC) under long-term high-voltage conditions and extend the component's service life and environmental durability. Furthermore, driven by the need for vehicle lightweighting and cost optimization, the adoption of high-conductivity aluminum busbars and copper-aluminum composite busbars will continue to rise; when combined with selective micron-level salt-spray-resistant coatings and precision ultrasonic or laser welding technologies, these solutions significantly reduce system weight while ensuring high-frequency conductivity and welding reliability.
