Conas a Thiomáineann Caibinéid Rialaithe Leictreach Uathoibriú Tionsclaíoch: Feidhmchláir Thar na bPríomhearnálacha

Is píosaí trealaimh uileláithreach iad caibinéid rialaithe leictreachais in earnálacha mar uathoibriú tionsclaíoch, innealra, línte táirgeachta, HVAC, stáisiúin pumpála, córais fuinnimh, agus rialú próisis. Cuimsíonn siad comhpháirteanna-lena n-áirítear soláthairtí cumhachta, gléasanna cosanta, rialtóirí, athsheachadáin, PLCanna, tiomántáin minicíochta inathraithe (VFDs), teirminéil, agus trealamh cumarsáide- laistigh d'imfhálú cosanta, ag éascú dáileadh cumhachta, rialú, cosaint, agus nascacht chomharthaí don innealra.



I gcás monaróirí trealaimh thionsclaíoch, comhtháthaitheoirí córais uathoibrithe, agus gairmithe soláthair, tá i bhfad níos mó i gceist le comh-aireachta lasctha ná bosca miotail le haghaidh tithíochta comhpháirteanna leictreacha; is córas rialaithe leictreach atá deartha go hiomlán, sreangaithe, cóimeáilte agus tástálaithe é. Mar thoradh air sin, ní mór go gcuirfí san áireamh i gcinntí soláthair fachtóirí ar nós struchtúr imfhálaithe, comhpháirteanna leictreacha, modhanna rialaithe, rátálacha cumhachta, sreangú, diomailt teasa, coinníollacha comhshaoil, agus ceanglais chothabhála fadtéarmacha.





Is féidir comh-aireachta rialaithe cumhachta a thuiscint mar aonad rialaithe iomlán ina bhfuil na comhpháirteanna rialaithe agus cosanta leictreacha a theastaíonn le haghaidh trealamh tionsclaíoch laistigh d'imfhálú amháin. I ngnáthchórais uathoibrithe, téann an soláthar cumhachta sa mhonarcha isteach sa chomh-aireachta rialaithe ar dtús agus déantar é a dháileadh trí phríomh-lasc, scoradáin chiorcaid, fiúsanna nó feistí cosanta eile. Seoltar an chumhacht ansin chuig PLCanna, thiomáineann minicíochta athraitheach (VFDs), thiomáineann servo, teagmhálaithe, modúil soláthair cumhachta, agus ualaí eile bunaithe ar riachtanais shonracha trealaimh.



Ag an am céanna, téann comharthaí ó ghléasanna allamuigh ar nós braiteoirí, cnaipí brúigh, lasca teorann, lasca brú, agus braiteoirí teochta- isteach sa chomh-aireachta trí bhlocanna teirminéil nó modúil I/O lena bpróiseáil ag an PLC nó córais rialaithe eile. Tuigtear go ginearálta caibinéid rialaithe tionsclaíochta nua-aimseartha i dtéarmaí sraitheanna feidhmiúla: ionchur cumhachta, láimhseáil cumhachta, rialú, braite / braite, agus cumarsáid.



Mar sin, is féidir achoimre a dhéanamh ar fheidhmeanna lárnacha comh-aireachta teagmhálaithe i gceithre ghné: soláthar cumhachta, rialú, cosaint agus nascacht.





San earnáil tionsclaíochta, is minic go mbíonn bríonna forluiteacha ag téarmaí ar nós "com-aireachta tosaithe mótair," "Painéal Rialaithe Leictreach," "Comh-Aireachta Rialaithe," agus "Painéal Rialaithe Tionscail".



Is gnách go leagann "com-aireachta leictreach grp" béim ar threalamh rialaithe tionsclaíoch i imfhálú ar stíl na comh-aireachta, ach is féidir le "Painéal Rialaithe Leictreach" tagairt go sonrach don chomhéadan rialaithe nó, níos leithne, don chóras rialaithe tionsclaíoch laistigh d'imfhálú. I roinnt tionscadal, d'fhéadfadh "Painéal Rialaithe" a bheith ina -aonad gléasta ar an mballa nó ina struchtúr comh-aireachta neamhspleách. Dá bhrí sin, nuair a bhíonn tú ag ceannach, níor cheart go ndéanfadh duine struchtúr an táirge a mheas faoina ainm amháin; ina ionad sin, tá sé riachtanach toisí an chomh-aireachta, comhpháirteanna inmheánacha, modh gléasta, agus feidhmeanna sonracha a fhíorú.

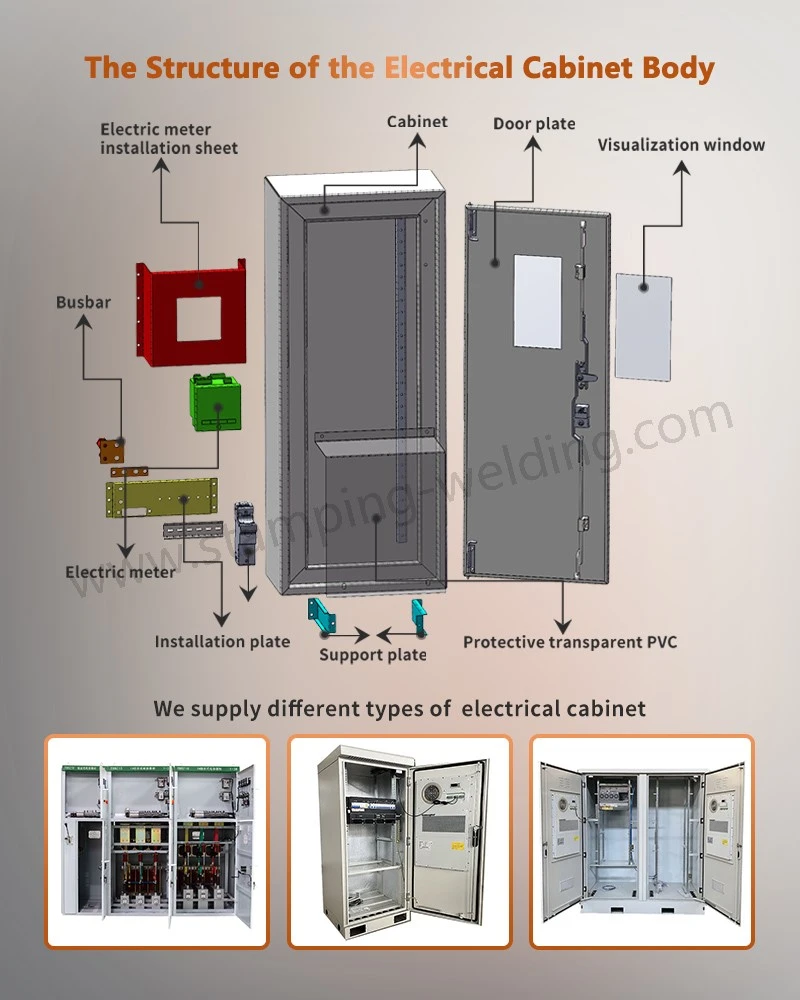

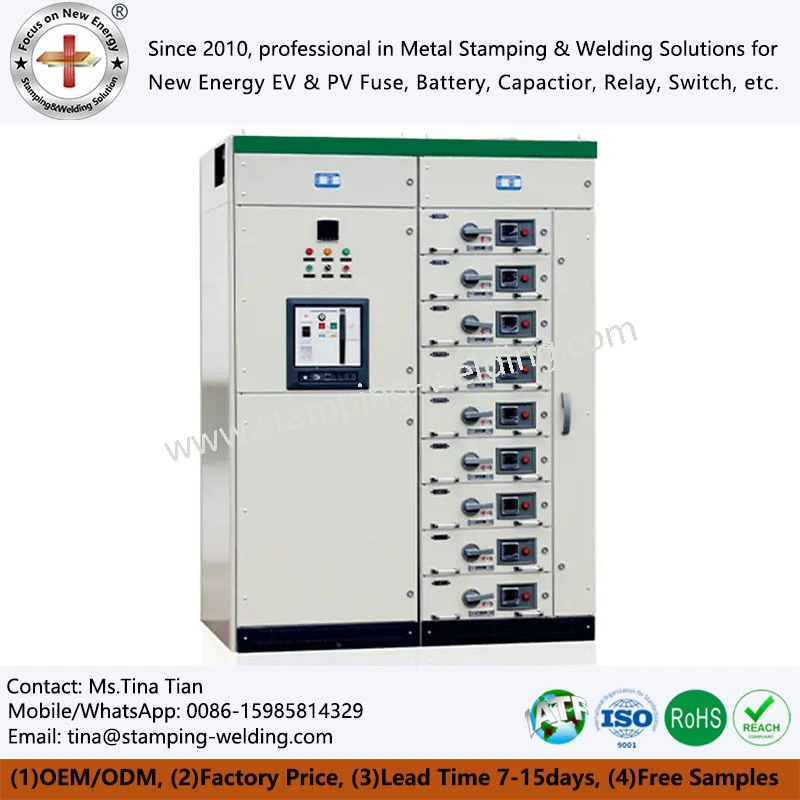

Is gnách go mbíonn dhá chuid ag imfhálú comh-aireachta rialaithe iomlán: struchtúr an chomh-aireachta agus na comhpháirteanna leictreacha inmheánacha. Go ginearálta cuimsíonn struchtúr na comh-aireachta imfhálú, backplate gléasta, doras, insí, meicníocht glasála, ráillí gléasta, duchtanna sreinge, pointí iontrála cábla, agus comhpháirteanna talún. Athraíonn na comhpháirteanna leictreacha inmheánacha ag brath ar an bhfeidhm shonrach. I measc na gcomhpháirteanna coitianta tá scoradáin chiorcaid, fiúsanna, teagmhálaithe, athsheachadáin, soláthairtí cumhachta 24V DC, PLCanna, modúil I/O, HMIs, VFDs, thiomáineann servo, bloic teirminéil, claochladáin, cosantóirí borrtha, scagairí IEA, agus gléasanna cumarsáide.

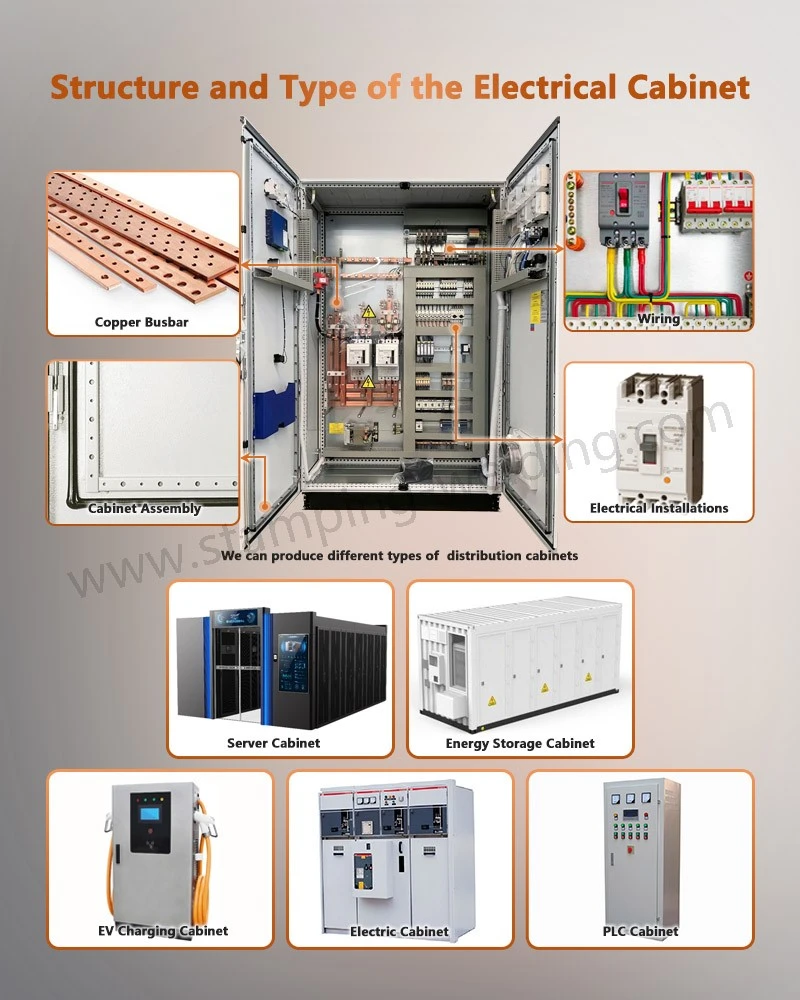

Ní éilíonn gach comh-aireachta rialaithe na comhpháirteanna seo go léir. Mar shampla, d'fhéadfadh comh-aireachta dáileacháin cumhachta tiomnaithe a bheith ina chuid is mó de na scoradáin chiorcaid, barraí bus, agus feistí cosanta, ach bheadh ​​comh-aireachta rialaithe PLC ag díriú níos mó ar mhodúil PLC, I/O, ar athsheachadáin, ar mhodúil chumarsáide agus ar sholáthairtí cumhachta rialaithe. Dá bhrí sin, ba cheart cumraíocht inmheánach an chomh-aireachta rialaithe a chinneadh bunaithe ar fheidhmeanna sonracha an trealaimh.

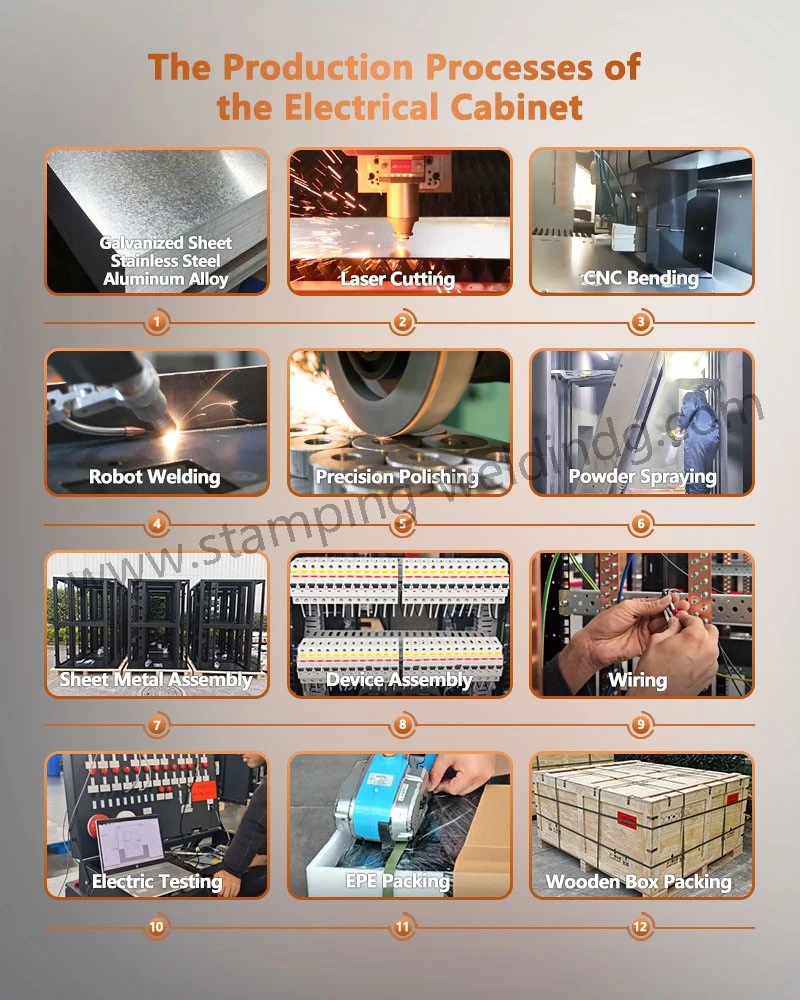

Is próiseas cuimsitheach é déantúsaíocht caibinéid leictreacha tionsclaíocha a chomhtháthaíonn déantúsaíocht leathán miotail, cóimeáil leictreach, agus comhtháthú córas rialaithe. Tosaíonn táirgeadh de ghnáth le hanailís ar riachtanais an chustaiméara, schematics leictreach, Bille na nÁbhar (BOM), agus dearadh struchtúrach na comh-aireachta; déantar toisí comh-aireachta agus leagan amach inmheánach a chinneadh bunaithe ar rátálacha cumhachta trealaimh, comhpháirteanna rialaithe, timpeallachtaí suiteála, agus ceanglais chosanta. Ina dhiaidh sin, baineann an chéim déantúsaíochta miotail leatháin le próisis cosúil le gearradh léasair, puncháil CNC, lúbadh, táthú, agus meilt chun comhlacht an chomh-aireachta, doirse, backplates gléasta, agus comhpháirteanna struchtúracha gaolmhara a mhonarú. Ansin cuirtear cóireálacha dromchla-amhail bratú púdair nó péinteáil-i bhfeidhm chun friotaíocht creimeadh agus cáilíocht aeistéitiúil a fheabhsú.



Nuair a bheidh an struchtúr comh-aireachta críochnaithe, bogann an próiseas go dtí an chéim tionóil leictreach. Tá comhpháirteanna cosúil le scoradáin chiorcaid, teagmhálaithe, athsheachadáin, PLCanna, tiomántáin minicíochta athraitheach (VFDs), modúil soláthair cumhachta, bloic críochfoirt, agus eilimintí rialaithe eile suiteáilte de réir líníochtaí dearaidh, taobh le suiteáil ráillí DIN, duchtanna sreinge, agus struchtúir talún. Seo a leanas sreangú leictreach, lena n-áirítear ródú línte cumhachta, rialaithe, comharthaíochta agus cumarsáide bunaithe ar schematics. Tá sreanga, críochfoirt agus comhpháirteanna lipéadaithe chun sreangú soiléir, caighdeánaithe a chinntiú a éascaíonn cothabháil sa todhchaí.



Tar éis cóimeála agus sreangaithe, déantar iniúchtaí cáilíochta cuimsitheacha agus tástálacha leictreacha. Áirítear leo seo iniúchtaí amhairc, fíorú sreangaithe, seiceálacha leanúnachais, tástáil friotaíochta inslithe, seiceálacha cosanta talún, agus tástáil fheidhmiúil, chomh maith le tástálacha cumhachta agus Tástálacha Glactha Monarcha (FAT) de réir sonraíochtaí an tionscadail. Cinntíonn an chríoch seo-go dtí{4}}próiseas táirgthe-a chuimsíonn dearadh, déantús leathán-mhiotail, cóireáil dromchla, cóimeáil leictreach, sreangú caighdeánaithe, agus cigireacht deiridh-go gcomhlíonann an bosca caibinéid imfhálú aimsirdhíonach lasmuigh riachtanais an tionscadail maidir le sláine struchtúrach, sábháilteacht leictreach, feidhmiúlacht rialaithe, agus -iontaofacht oibriúcháin fadtéarmach.





Tá an príomh-rannóg soláthair cumhachta freagrach as an soláthar cumhachta seachtrach a ródú go sábháilte isteach sa chomh-aireachta rialaithe.
Ní mór príomh-lasca, scoradáin chiorcaid, fiúsanna agus comhpháirteanna cosanta eile a roghnú bunaithe ar fhachtóirí amhail voltas ionchuir an trealaimh, líon na gcéimeanna, an sruth rátáilte, agus coinníollacha gearrchiorcaid.



Nuair a théann an príomhchumhacht isteach sa chomh-aireachta, déantar é a dháileadh ar chiorcaid éagsúla. Mar shampla, d'fhéadfaí cumhacht mótair a chur ar aghaidh chuig tiomántán minicíochta inathraithe (VFD) nó tosaitheoir mótair; d'fhéadfadh go mbeadh soláthar 24V DC ag teastáil ó chóras PLC; agus d’fhéadfadh trealamh cúnta-cosúil le soilsiú, gaothráin, agus téitheoirí- oibriú ag leibhéil éagsúla voltais.



Cuidíonn struchtúr dáilte cumhachta atá deartha go maith le pearsanra cothabhála an córas rialaithe iomlán a thuiscint go tapa agus éascaíonn sé fabhtcheartaithe.





Tá an PLC (Rialaitheoir Loighic In-ríomhchláraithe) ar cheann de na feistí rialaithe is coitianta a fhaightear i gcaibinéid rialaithe uathoibrithe tionsclaíocha nua-aimseartha.
Faigheann sé comharthaí ionchuir ó bhraiteoirí agus ó fheistí allamuigh, próiseálann sé na sonraí de réir loighic ríomhchláraithe, agus ansin cuireann sé orduithe rialaithe chuig teagmhálaithe, athsheachadáin, comhlaí, tiomántáin minicíochta athraitheach (VFDanna), nó gléasanna gníomhaithe eile.



Dá bhrí sin, ní mór do dhearadh comh-aireachta rialaithe PLC cuntas a thabhairt ar na hidirnaisc idir comhpháirteanna mar an CPU PLC, modúil I/O, soláthairtí cumhachta 24V, modúil chumarsáide, bloic teirminéil, agus athsheachadáin. Más gá don trealamh cumarsáid a dhéanamh le ríomhaire óstach, le córas SCADA, nó le líonraí tionsclaíochta eile, d'fhéadfadh go mbeadh gá le comhéadain le haghaidh prótacail mar Ethernet, PROFINET, nó Modbus.





Is comhpháirteanna riachtanacha iad VFDs (Tiomántáin Minicíochta Athraitheacha) agus thiomáineann servo i dtrealamh tionsclaíoch a éilíonn rialú ar luas mótair, chasmhóiminte agus tairiscint. Úsáidtear VFDs go príomha chun luas oibriúcháin agus stádas mótair AC a rialú, ach is fearr a fheileann do thiomáineann servo do chórais ghluaisne a éilíonn rialú beacht ar shuíomh, ar luas nó ar chasmhóimint.



Ós rud é go ngineann na gléasanna leictreonacha cumhachta seo teas agus cur isteach leictreamaighnéadach féideartha le linn oibriú, ní mór a suíomh suiteála, a spás diomailt teasa, agus ródú cábla laistigh den chomh-aireachta leictreonach a phleanáil go cúramach.





Feidhmíonn bloic críochfoirt mar chomhéadan ríthábhachtach ag nascadh an chomh-aireachta rialaithe le feistí réimse. Teastaíonn naisc leis an gcaibinéad rialaithe ó bhraiteoirí, cnaipí-brúite, actuators, mótair, comhlaí, agus trealamh allamuigh eile ar líne táirgeachta. Má bhí líon mór sreanga páirce ceangailte go díreach le PLCanna, athsheachadáin, nó thiomáineann, chuirfeadh sé casta sreangú inmheánach agus bac ar chothabháil.



Ligeann bloic críochfoirt sreangú páirce a uimhriú agus a chatagóiriú go córasach. Cuireann sé seo ar chumas na n-innealtóirí sreanga sonracha a aimsiú go tapa ag baint úsáide as schematics leictreacha, agus ar an gcaoi sin feabhas a chur ar éifeachtúlacht na suiteála agus fabhtcheartaithe.





De ghnáth ní hé an PLC taobh istigh de chomh-aireachta rialaithe an príomhfhoinse teasa; is minic a chuimsíonn trealamh a éilíonn bainistíocht theirmeach suntasach VFDs, thiomáineann servo, soláthairtí cumhachta, claochladáin, teagmhálaithe agus comhpháirteanna cumhachta eile. Má tá comhpháirteanna pacáilte ró-dlúth nó nach bhfuil an réiteach fuaraithe leordhóthanach, is féidir leis an teocht inmheánach ardú go leanúnach. Dá bhrí sin, nuair a bhíonn comh-aireachta rialaithe á dhearadh, tá sé riachtanach réiteach fuaraithe cuí a roghnú bunaithe ar fhachtóirí cosúil le giniúint teasa, teocht chomhthimpeallach, toisí an chomh-aireachta, agus dlús na gcomhpháirteanna.

I measc na modhanna coitianta tá comhiompar nádúrtha, gaothráin scagtha, fuarú aeir éigeantais, malartóirí teasa, agus oiriúntóirí aer comh-aireachta.

I dtimpeallachtaí tionsclaíocha atá faoi lé deannaigh, ceo ola, taise, nó gáis chreimneach, ní mór cothromaíocht a bhaint amach idir diomailt teasa agus cosaint an chomhshaoil. Leagann treoirlínte teicniúla le déanaí maidir le caibinéid rialaithe PLC béim ar gur cheart coinníollacha comhshaoil, bainistíocht theirmeach, agus dearadh iontrála cábla a mheas in éineacht le roghnú na comh-aireachta féin.





Is fachtóir ríthábhachtach é EMC (Comhoiriúnacht Leictreamaighnéadach) maidir le dearadh caibinéid rialaithe tionsclaíocha. Is minic a bhíonn meascán de chomhpháirteanna sna caibinéid seo-cosúil le soláthairtí cumhachta AC, VFDanna, tiomántáin sheirbheacsacha, teagmhálaithe, PLCanna, braiteoirí, gléasanna comhartha analógacha, agus trealamh cumarsáide tionsclaíoch-i gcóngar. Má chuirtear línte ró-ghar dá chéile, má dhéantar iad a ródú go dona, nó má chuirtear talamh mícheart orthu, méadaítear an baol trasnaíochta leictreamaighnéadach.



Dá bhrí sin, agus cófra leictreach á dhearadh, tá sé riachtanach machnamh a dhéanamh ar scaradh línte cumhachta ó línte rialaithe íogaire, chomh maith le sciath, talamh agus scagadh. Soláthraíonn leagan amach comh-aireachta dea-phleanáilte tuiscint níos soiléire ar bhealaí cumhachta, ailtireacht rialaithe agus naisc pháirce d'innealtóirí, rud a shimplíonn coimisiúnú agus cothabháil.





Úsáidtear cóimeáil comh-aireachta leictreach go forleathan in uathoibriú tionsclaíoch agus rialú trealaimh.



San earnáil innealra, úsáidtear iad in uirlisí meaisín CNC, innealra pacáistithe, cófraí ​​stampála, meaisíní múnlaithe insteallta, trealamh tionóil, agus línte táirgeachta robotic. Sna tionscail phróiseas, freastalaíonn siad ar iarratais ar nós cóireáil uisce, stáisiúin phumpála, córais HVAC, próiseáil bia, agus trealamh próiseála ceimiceach.



San earnáil fuinnimh nua, cuirtear i bhfeidhm iad ar threalamh déantúsaíochta ceallraí, córais fhótavoltach, aonaid stórála fuinnimh, agus línte táirgeachta EV.



Maidir le OEManna, is féidir comh-aireachta leictreach saincheaptha lasmuigh a sheachadadh mar chuid chomhtháite den innealra féin.







Athraíonn riachtanais leictreacha go mór thar cineálacha éagsúla trealaimh. D’fhéadfadh nach mbeadh ach scoradáin chiorcaid, teagmhálaithe, athsheachadáin agus VFD ag teastáil ó stáisiún pumpála simplí, ach d’fhéadfadh go mbeadh gá le PLCanna, HMIanna, VFDanna iolracha, tiomántáin servo, lasca tionsclaíochta, athsheachadáin sábháilteachta, agus cumais I/O fairsinge a bheith ag teastáil ó stáisiún pumpála simplí.



Dá bhrí sin, is minic a éilíonn cliaint thionsclaíocha saincheaptha a chur in oiriúint don trealamh sonrach. Cuimsíonn an saincheapadh seo ní hamháin toisí na comh-aireachta ach freisin leagan amach na gcomhpháirteanna inmheánacha, pointí iontrála agus imeachta cábla, modhanna gléasta, diomailt teasa, sreangú, lipéadú, cumraíochtaí críochfoirt, agus prótacail tástála.





Nuair a bhíonn comh-aireachta fiús á fháil agat, moltar tosú trí bhreithniú a dhéanamh ar shonraíochtaí trealaimh agus ar an timpeallacht oibriúcháin.



Ar dtús, fíoraigh an voltas ionchuir, an sruth rátáilte, an rátáil cumhachta trealaimh, agus an modh rialaithe.

Ar aghaidh, na príomhchodanna a chinneadh, mar shampla an PLC, VFD, thiomáineann servo, HMI, agus feistí cumarsáide.

Ansin, measúnú a dhéanamh ar an timpeallacht suiteála, ag cur san áireamh fachtóirí ar nós socrúchán laistigh i gcoinne lasmuigh, teocht, taise, deannach, ceo ola, agus láithreacht eilimintí creimneach.

Ar deireadh, deimhnigh toisí na comh-aireachta, rátálacha cosanta IP/NEMA, modh diomailt teasa, cumraíocht sreangaithe, riachtanais tástála, agus doiciméadú teicniúil ábhartha.





An optamaithecomh-aireachta rialaithe leictreachaisríthábhachtach chun aga fónaimh leanúnach trealaimh a chinntiú, go gcloítear go docht le sábháilteacht, agus chun-éifeachtacht oibriúcháin fhadtéarmach. Cuidíonn comhpháirtíocht leis na saineolaithe innealtóireachta cearta leat comhtháthú córas a chuíchóiriú agus teipeanna costasacha réimse a chosc. Déan teagmháil lenár bhfoireann innealtóireachta inniu chun do riachtanais tionscadail saincheaptha a phlé, ceanglófar teicniúil oiriúnaithe a iarraidh, nó réitigh comh-aireachta rialaithe saincheaptha a mheas do do chórais uathoibrithe.
